Chapitre II Etude des systèmes et modélisation |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
I. Modèle de leau corporelle (suite) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
c- Analyse du
système eau à partir des premières minutes suivant l'injection du marqueur. Mathématiquement, les exponentielles deviennent dautant plus négligeables en fonction du temps que leur décrément est plus élevé. Léquation décrivant la disparition plasmatique de 3H2O dans un système à 3 compartiments est la somme de 3 exponentielles : |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
c1 = A1e-at + B1e-bt + C1e-ct |
II-4 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
où par convention a >> b >> c. Ainsi au temps t = 10 minutes A1e-at » 0,0003 %/litre ; il faut attendre environ 3 heures pour que B1e-bt » 0,0001 %/litre et 3000 heures (125 jours) pour que C1e-ct » 0,0002 %/litre. Cest la base de la technique du peeling ou épluchage des courbes pluri-exponentielles qui consiste à séparer les différentes exponentielles à partir des données expérimentales. Le tableau suivant nous donne les concentrations plasmatiques en 3H2O (2ème colonne, désignée par c1 (%/litre) A ) pendant les 20 heures suivant linjection du marqueur : | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tableau II-1 : Concentrations plasmatiques en eau tritièe et résultats du peeling de la courbe pluri-exponentielle.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Les colonnes 3 à 7 rassemblent les résultats du peeling de la courbe expérimentale. Dans un premier temps on établit léquation mono exponentielle de la partie terminale de la courbe, correspondant aux points non colorés de la 2ème colonne du tableau. Pour cela il est commode dutiliser des feuilles semi-logarithmiques dont léchelle des ordonnées est en progression géométrique. Elles permettent de poser directement les concentrations c1 en fonction du temps t (Fig. II-4) sans avoir à les transformer en logarithmes. Parce que la courbe C1 nest pas une droite on peut affirmer que lévolution des concentrations plasmatiques en marqueur est décrite par une équation poly-exponentielle du type de celle déjà vue au chapitre I : | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
c1 = A1.exp(-a.t) + B1.exp(-b.t) + + M1.exp(-m.t) |
II-5 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

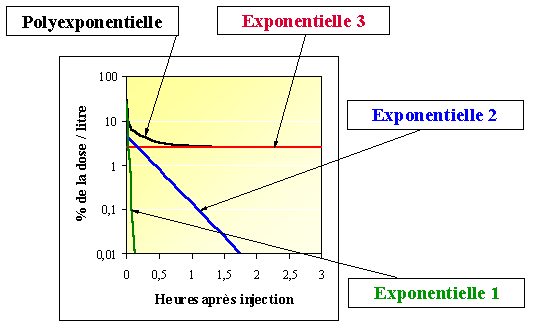

Figure II-4 : Représentation en coordonnées semi-logarithmiques du peeling de la courbe expérimentale c1 des concentrations plasmatiques en eau tritiée. [Voir avec des tri-exponentielles]
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
En prolongeant au temps
t = 0 la droite en rouge qui passe par les tous les points expérimentaux au-delà de 5
heures on obtient limage en rouge de la dernière exponentielle M1exp(-mt) dont
les valeurs sont dans la colonne 3 du tableau (Exp3 B) : à lintersection de la
droite avec laxe des ordonnées on lit le coefficient exponentiel M1 (=
2,4896 %/l). La constante exponentielle m est obtenue en partant de la relation qui existe entre deux points y1 et y2 de la droite aux temps respectifs t1 et t2. En effet : |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
y1 =
M1 exp(-m t1) et ln y1 = -m t1 + ln M1
y2 = M1 exp(-m t2) et ln y2 = -m t2 + ln M1 |
II-6 II-7 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La constante m est isolée en soustrayant les deux expressions logarithmiques : | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ln y1 - ln y2 = m (t2 - t1) |
II-8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
doù | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
m = [ln(y1/y2)]/(t2-t1) |
II-9 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prenons deux points quelconques dans la 3ème colonne du tableau II-1 (Exp 3 B) correspondant à la courbe rouge de la figure II-4, par exemple y1 = 2,4859 % / litre à t1 = 0,5 h et y2 = 2,4162 % / litre à t2 = 10 h. En appliquant la formule II-9 on obtient m = 0,003 / h, aux erreurs darrondi près. On peut vérifier que le résultat est identique en utilisant dautres couples de points. La valeur exacte de m est 0,002994 / h. Ainsi la troisième exponentielle a pour expression : | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Exp 3 B = 2,4896 exp(-0,002994 t) |
II-10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pour obtenir les autres exponentielles, à chaque temps t on retranche à c1 la valeur correspondante de la courbe rouge (Exp 3 B) ce qui donne les chiffres de la 4ème colonne du tableau II-1 (Exp1+2 A-B) non reportés sur le graphique. Nous aurions pu vérifier que les premiers points (valeurs colorées) nétaient pas dans lalignement des derniers et en déduire que nous avons encore à faire à une poly-exponentielle. Comme nous lavons fait pour la 3ème exponentielle, extrayons la seconde exponentielle à partir des points qui salignent entre 0,3 heure (18 minutes) et 3 heures après linjection du marqueur. Les valeurs sont listées dans la colonne Exp 2 C du tableau II-1 et représentées par la courbe bleue de la figure II-4 exprimée par léquation : | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Exp 2 C = 4,6537 exp(-3,4944 t) |
II-11 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
En soustrayant les valeurs de la courbe bleue (Exp 2 C du tableau II-1) des valeurs de la courbe non représentée sur le graphique (4ème colonne du tableau II-1, Exp 1+2 A-B) on obtient une série de points qui sont tous alignés (Exp 1 (A-B)-C ; courbe verte), caractéristique dune seule exponentielle : | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Exp 1 (A-B)-C = 26,1900 exp(-65,6126 t) |
II-12 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pour écrire léquation de lévolution de la concentration du marqueur dans le plasma sanguin il ne reste plus quà regrouper les résultats en classant (par convention) les exponentielles selon lordre décroissant de leurs constantes exponentielles : | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
c1 =
26,1900 exp(-65,6126 t) + 4,6537 exp(-3,4944 t) + 2,4896 exp(-0,002994 t) |
II-13 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La concentration c1(0) du marqueur au temps t = 0 est égale à la somme des coefficients exponentiels soit 33,3333 %/l, puisque exp(0) = 1. On admet, bien quil sagisse dune approximation, quau temps t = 0 le marqueur est réparti en totalité et de façon homogène dans le seul compartiment central. Le volume apparent du compartiment 1 est alors : | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
V1 = 100 / (A1 + B1 + C1) = 3 litres équivalents de plasma |
II-14 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Animation (Peeling pour une biexponentielle) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
d- Analyse du
système eau réduit à deux compartiments. Si les concentrations plasmatiques en 3H2O ne sont déterminées quà partir de 0,3 heure après linjection du marqueur, la première exponentielle "26,1900.exp(-65,6126 t)" de léquation II-13 a quasiment disparu. Il ne reste plus quune bi-exponentielle : |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
c1 = 4,6537 exp(-3,4944 t) + 2,4896 exp(-0,002994 t) |
II-15 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
dont les valeurs sont listées dans la 7ème colonne (Exp 2+3 B+C) du tableau II-1. A partir de 20 minutes environ après linjection leau radioactive sest répartie de façon homogène dans les liquides extracellulaires (plasma + liquide interstitiel) mais pas encore dans le liquide cellulaire. Au temps t = 0 la concentration c1(0) de 7,1433 % / litre de plasma (= 4,6537 + 2,4896) permet de calculer le volume central : | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
V1 = 100 / 7,1433 = 13,999 litres |
II-16 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ce volume est quelque
peu sous-estimé par rapport aux 15 litres représentant la somme des volumes plasmatique
et interstitiel du modèle à 3 compartiments. Cette divergence laisse présager que la
simplification dun modèle peut conduire à des estimations approximatives voire
erronées des paramètres. Dans le cas présent on peut envisager un modèle théorique à deux compartiments, dans lequel les valeurs des volumes et des flux ont été adaptées daprès les données du système de référence à trois compartiments. Le volume V1 devient la somme des volumes plasmatique et interstitiel (3 +12=15 litres). Le volume cellulaire na pas de raison apparente de changer. Les transferts entre liquide interstitiel et liquide cellulaire deviennent des échanges entre les liquides extra et intracellulaires. Il est évident que ce modèle à 2 compartiments ne permet plus destimer les flux aqueux entre plasma et liquide interstitiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

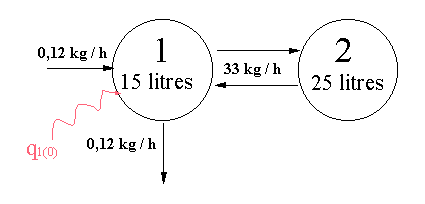

Figure II-5 : Métabolisme de leau corporelle réduit à 2 compartiments. |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dun point de vue
pratique les erreurs commises en simplifiant le modèle ne sont pas très importantes en
ce qui concerne leau (4 à 7 % sur les volumes). Elles peuvent le devenir pour
dautres systèmes. Ce paragraphe nous a permis dentrevoir quelques possibilités offertes par lanalyse de flux, en ce qui concerne la mesure du volume V1 du compartiment central dont la signification physiologique dépend du modèle envisagé. Ainsi nous avons obtenu le volume total deau corporelle, à laide dun modèle à 1 compartiment, puis celui du plasma à partir du modèle de référence à 3 compartiments et enfin celui du liquide extracellulaire avec le modèle à 2 compartiments. Les paragraphes suivants nous donneront les moyens dexploiter au mieux les modèles et den tirer le maximum de renseignements sur les systèmes métaboliques étudiés. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
